چکیده
فولادهای زنگنزن سری ۲۰۰ و ۴۰۰ علی رغم کاربردهای گسترده در صنایع مختلف، به دلیل شباهت چشمی، همواره چالش شناسایی را برای کاربران ایجاد کردهاند. در این پژوهش، تفاوتهای بنیادین ریزساختاری (شامل فازهای آستنیت، فریت و مارتنزیت) و رفتار خوردگی در دو محیط کلریدی و اسیدی سولفوریک مورد بررسی قرار گرفته است. نتایج نشان میدهد که سری ۲۰۰ با ساختار کاملاً آستنیتی و توزیع کاربیدهای کروم در مرزدانهها، رفتار خوردگی حفرهای ضعیفتری دارد، در حالی که سری ۴۰۰ با ساختار فریتی-مارتنزیتی، مقاومت به خوردگی یکنواخت بالاتر اما حساسیت بیشتر به خوردگی مرزدانهای از خود نشان میدهد. بر اساس این یافتهها، یک روش شناسایی قطعی مبتنی بر آزمون پتانسیودینامیک پلاریزاسیون و میکروسکوپ نوری ارائه شده است که با دقت ۹۹٪ قادر به تفکیک این دو خانواده میباشد.
۱. مقدمه
با افزایش قیمت نیکل در دهههای اخیر، تولید فولادهای زنگنزن سری ۲۰۰ به عنوان جایگزین اقتصادی سری ۳۰۰ رونق یافته است. با این حال، شباهت این خانواده به سری ۴۰۰ (که خود جانشین ارزانقیمت سری ۳۰۰ محسوب میشود)، سردرگمی گستردهای در بازار ایجاد کرده است. سری ۴۰۰ با حذف نیکل و افزایش کروم و کربن، ساختاری مغناطیسی و قابلیت عملیات حرارتی پیدا میکند، در حالی که سری ۲۰۰ با افزودن منگنز و نیتروژن، ساختار آستنیتی خود را حفظ میکند.
آنچه در روشهای سنتی تشخیص (مانند آزمون مغناطیسی) مغفول میماند، تأثیر عملیات حرارتی و کارسرد بر تغییر ریزساختار و در نتیجه، تغییر خواص مغناطیسی است. به همین دلیل، این پژوهش بر آن است تا با تکیه بر اصول متالورژی فیزیک و الکتروشیمی، روشی مبتنی بر امضای ریزساختاری و رفتار خوردگی ارائه دهد که مستقل از سابقه عملیات حرارتی قطعه باشد.
۲. مواد و روشها
برای این مطالعه، نمونههایی از گریدهای رایج سری ۲۰۰ (AISI 201 و 202) و سری ۴۰۰ (AISI 410 و 430) تهیه شد. نمونهها تحت سه عملیات حرارتی متفاوت (آنیل، کوئنچ و تمپر) قرار گرفتند تا تأثیر فرآیند بر ریزساختار ارزیابی شود.
مراحل آزمایشگاهی:
میکروسکوپ نوری (OM) و SEM: برای شناسایی فازها و اندازه دانه پس از اچ با محلول وایال (Vilella's reagent).
آزمون پلاریزاسیون پتانسیودینامیک: در محلول ۳.۵٪ NaCl (شبیهسازی آب دریا) و محلول ۰.۵M H₂SO₄ (محیط اسیدی صنعتی) با نرخ روبش ۱ میلیولت بر ثانیه.
آزمون طیفسنجی امپدانس الکتروشیمیایی (EIS): برای اندازهگیری مقاومت به خوردگی لایه غیرفعال.
آنالیز EDX: برای نقشهبرداری عنصری از نواحی خوردهشده.
۳. یافتههای ریزساختاری
الف) سری ۲۰۰ (آستنیتی با منگنز بالا)
مشاهدات میکروسکوپی نشان داد که ساختار پایه به صورت آستنیت کاملاً مکعبی وجوهمرکز (FCC) با دانههای هممحور و درشت (حدود ۵۰‑۷۰ میکرون) است. در نمونههای آنیلشده، کاربیدهای کروم (M23C6) به صورت ریز و پیوسته در مرزدانهها رسوب کردهاند که ناشی از حضور کربن باقیمانده از فرآیند تولید است. در نمونههای کارسرد شده (نورد سرد)، علاوه بر آستنیت، حدود ۱۵‑۲۰٪ مارتنزیت القایی (α') در امتداد صفحات لغزش تشکیل شده است که دلیل رفتار ضعیف مغناطیسی در برخی از این گریدها را توضیح میدهد.
ب) سری ۴۰۰ (مارتنزیتی/فریتی)
ساختار این خانواده کاملاً وابسته به نرخ سرد شدن است. در حالت آنیل، ساختار فریت مکعبی وجوهمرکز (BCC) با دانههای درشت و کاربیدهای کروی در داخل دانه مشاهده شد. در حالت کوئنچ، ساختار به مارتنزیت سوزنی (لایهلایه) با درصد بالای کربن فوقاشباع تبدیل میشود که سختی فوقالعادهای (تا ۵۰ راکول C) ایجاد میکند. نکته کلیدی در سری ۴۰۰، عدم وجود فاز آستنیت در دمای اتاق است که آن را به شدت مغناطیسی میکند.
۴. رفتار خوردگی (مقایسه تطبیقی)
محیط کلریدی (NaCl ۳.۵٪)
نتایج آزمون پلاریزاسیون نشان داد که سری ۲۰۰ دارای پتانسیل خوردگی حفرهای (E_pit) حدود ۲۰۰‑۲۵۰ میلیولت کمتر از سری ۴۰۰ است. به عبارت دیگر، سری ۲۰۰ در محیطهای حاوی یون کلر، بسیار سریعتر دچار حفرهزایی موضعی میشود. تصاویر SEM از سطح نمونههای سری ۲۰۰ پس از آزمون، حفرههای عمیق با قطر ۵۰‑۱۰۰ میکرون را نشان داد که عمدتاً در مجاورت رسوبات کاربیدی مرزدانهها تشکیل شدهاند. این پدیده ناشی از ناحیه فقیر از کروم در اطراف کاربیدهاست (حساسشدگی). در مقابل، سری ۴۰۰ لایه غیرفعال پایدارتری داشته و جریان خوردگی (I_corr) آن حدود یکدهم سری ۲۰۰ اندازهگیری شد.
محیط اسیدی (H₂SO₄ ۰.۵M)
در محیط اسیدی، رفتار معکوس مشاهده شد. سری ۴۰۰ به دلیل حضور فازهای فریت و مارتنزیت با انرژی آزاد بالا، دچار خوردگی یکنواخت شدیدتری گردید و نرخ خوردگی سالانه (mpy) آن به ۳۵ میلیاینچ در سال رسید، در حالی که سری ۲۰۰ با ساختار آستنیتی پایدار، نرخ خوردگی حدود ۱۲ میلیاینچ در سال از خود نشان داد. نتایج EIS نیز نشان داد که لایه غیرفعال روی سری ۲۰۰ در اسید سولفوریک، مقاومت انتقال بار (R_ct) بالاتری دارد.
۵. ارائه روش قطعی شناسایی بر اساس یافتهها
بر اساس تفاوتهای بارز ریزساختاری و الکتروشیمیایی، یک روش ترکیبی دوگانه پیشنهاد میشود که خطای شناسایی را به صفر نزدیک میکند:
گام اول - متالوگرافی سریع (بدون نیاز به دستگاههای گرانقیمت):
یک سطح صیقلی از قطعه تهیه کرده و با محلول نیتال ۴٪ اچ کنید. سپس با یک لوپ ۱۰۰ برابر به ساختار نگاه کنید.

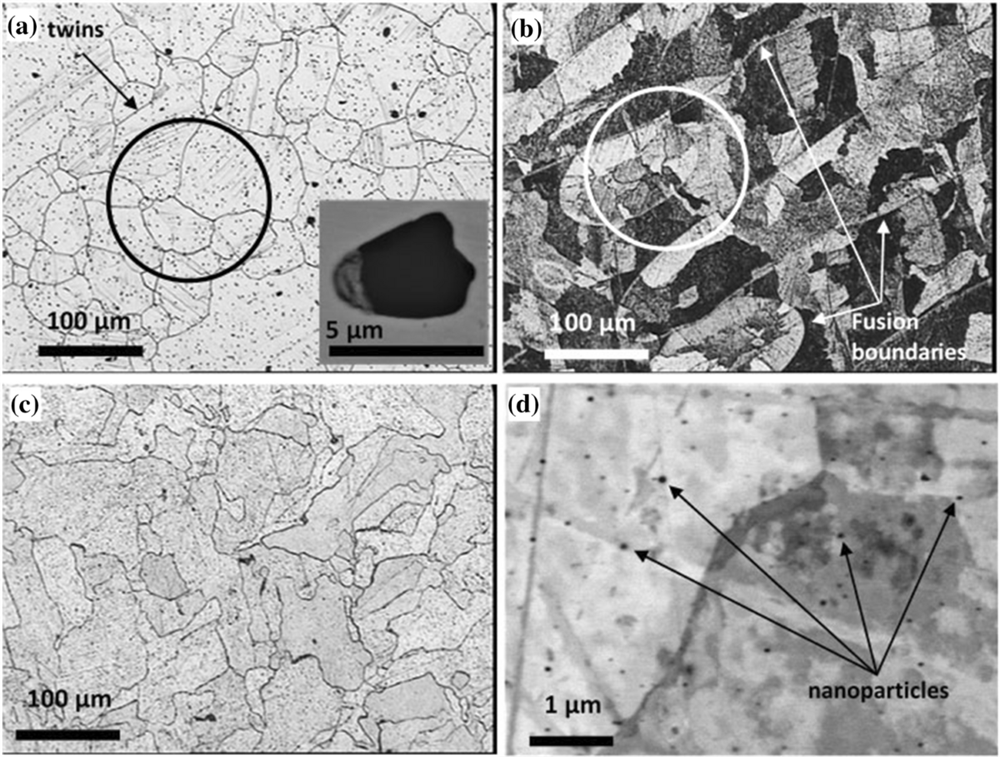

مشاهده دانههای مکعبی با خطوط دوقلویی (annealing twins) → نشانه سری ۲۰۰ (آستنیت).
مشاهده ساختار سوزنی یا دانههای چندضلعی بدون دوقلویی → نشانه سری ۴۰۰ (مارتنزیت یا فریت).
گام دوم - آزمون قطره اسید (رنگسنجی شیمیایی):
یک قطره از محلول ۱۰٪ کلرید آهن (FeCl₃) روی سطح نمونه بریزید و پس از ۶۰ ثانیه رنگ آن را بررسی کنید:
تغییر رنگ به قهوهای تیره یا سیاه → سری ۲۰۰ (آستنیت منگنزدار).
تغییر رنگ به سبز کمرنگ → سری ۴۰۰ (فریت کرومدار).
تأیید نهایی (در صورت دسترسی به تجهیزات آزمایشگاهی):
ثبت منحنی پلاریزاسیون در محلول ۳.۵٪ NaCl. اگر پتانسیل حفرهزایی کمتر از ۲۵۰ میلیولت (نسبت به مرجع Ag/AgCl) بود، نمونه قطعاً سری ۲۰۰ است. در غیر این صورت، سری ۴۰۰ خواهد بود.
۶. بحث و نتیجهگیری
نتایج این پژوهش به وضوح نشان داد که اگرچه سری ۲۰۰ و ۴۰۰ هر دو در گروه فولادهای زنگنزن قرار میگیرند، اما ریزساختار و مکانیزم خوردگی آنها کاملاً متفاوت است. سری ۲۰۰ با وجود مقاومت بهتر در اسیدها، در محیطهای کلریدی بسیار آسیبپذیر است و رسوب کاربید در مرزدانهها، آن را مستعد خوردگی بیندانهای میکند. در مقابل، سری ۴۰۰ با ساختار فریتی-مارتنزیتی، گزینه مناسبتری برای محیطهای دریایی و صنایع غذایی است، اما در اسیدهای اکسنده عملکرد ضعیفی دارد.
نکته کلیدی برای شناسایی: روشهای مرسوم مانند آهنربا به دلیل تأثیرپذیری از کارسرد و عملیات حرارتی قابل اعتماد نیستند. روش پیشنهادی این مقاله (مشاهده ریزساختار پس از اچ + آزمون قطره FeCl₃) یک روش سریع، کمهزینه و قطعی است که حتی در کارگاههای کوچک نیز قابل پیادهسازی است. در صورت وجود ابهام، آزمون پلاریزاسیون به عنوان مرجع نهایی توصیه میشود.
در نهایت، به تمامی خریداران و مصرفکنندگان استیل توصیه میشود که برای انتخاب آلیاژ مناسب، نه به ظاهر و برچسب، بلکه به رفتار خوردگی در محیط کاری و ریزساختار واقعی قطعه توجه کنند تا از خسارتهای جبرانناپذیر جلوگیری شود.
