مقدمه
استیل 321، یک فولاد زنگنزن آستنیتی پایدارشده با تیتانیوم، بهطور گستردهای در صنایع مختلف بهدلیل مقاومت عالی در برابر خوردگی و قابلیت استفاده در دماهای بالا شناخته میشود. این آلیاژ مشتقشده از استیل 304 است که با افزودن تیتانیوم، از رسوب کربورهای کروم جلوگیری کرده و hence مقاومت به خوردگی بیندانهای را بهبود میبخشد. اما یکی از جنبههای کلیدی عملکرد این آلیاژ، چقرمگی و مقاومت به ضربه آن در محدودههای دمایی گسترده است که آن را برای کاربردهای حساس در صنایع هوافضا، پتروشیمی و نیروگاهی ایدهآل میسازد.

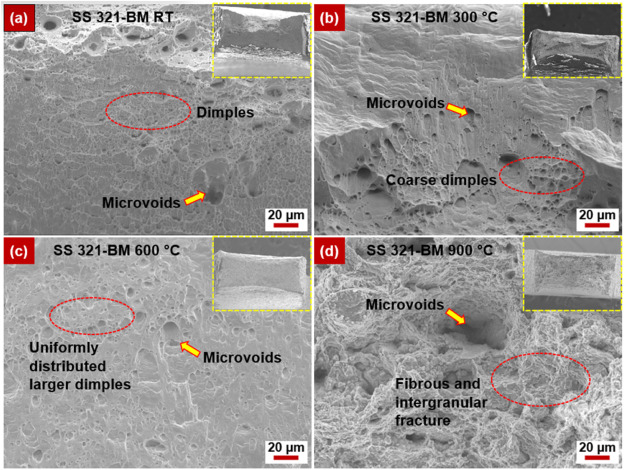

مکانیزمهای بنیادی چقرمگی در استیل 321
چقرمگی (Toughness) به توانایی ماده در جذب انرژی قبل از شکست اشاره دارد و مقاومت به ضربه (Impact Resistance) مشخصاً رفتار ماده تحت بارهای دینامیکی و ناگهانی را میسنجد. در فولادهای آستنیتی مانند 321، ساختار کریستالی FCC (مکعب با وجوه مرکزپر) بهطور ذاتی چقرمگی بالایی از خود نشان میدهد، زیرا این ساختار امکان جابهجایی آسان تراکمهای نابجایی را حتی در دماهای پایین فراهم میکند. تیتانیوم افزودهشده نیز با تشکیل کاربیدهای پایدار، از تشکیل کاربید کروم جلوگیری کرده و thus از ترد شدن مرز دانهها جلوگیری مینماید.
رفتار در دماهای پایین (زیر صفر تا cryogenic)
یکی از برجستهترین ویژگیهای استیل 321، حفظ چقرمگی و مقاومت به ضربه در دماهای بسیار پایین است. برخلاف فولادهای فریتی یا مارتنزیتی که در دماهای پایین دچار تغییر شکل از چقرمه به ترد (Ductile-to-Brittle Transition) میشوند، ساختار آستنیتی این آلیاژ فاقد دمای انتقال تردی مشخص است.
پایینتر از ۱۹۶- درجه سانتیگراد (دماهای کرایوژنیک): استیل 321 همچنان چقرمگی قابلتوجهی حفظ میکند. آزمایشهای ضربه شارپی (Charpy Impact Test) نشان میدهند که انرژی جذبشده در این دماها اگرچه کاهش مییابد، اما در مقایسه با بسیاری از آلیاژهای مهندسی، در سطح بالایی باقی میماند. این ویژگی، آن را برای کاربردهایی مانند مخازن نگهداری گازهای مایع (مانند LNG) یا قطعات در معرض محیطهای سرد قطب شمال مناسب میسازد.
مکانیزم در دمای پایین: در این دماها، استیل 321 ممکن است تحت تأثیر تشکیل مارتنزیت تغییر شکل (Deformation-Induced Martensite) قرار گیرد. اگرچه این تبدیل فازی میتواند استحکام را افزایش دهد، اما در این آلیاژ بهدلیل پایداری آستنیت توسط نیکل و تیتانیوم، این پدیده محدود بوده و معمولاً به از دستدادن چشمگیر چقرمگی منجر نمیشود.
رفتار استیل 321 در دماهای بالا (بالاتر از ۵۰۰ درجه سانتیگراد)
استیل 321 برای سرویسهای دمای بالا (تا حدود ۸۰۰-۹۰۰ درجه سانتیگراد) طراحی شده است. در این محدوده، چالشهای اصلی شامل خزش (Creep)، اکسیداسیون و کاهش تدریجی خواص مکانیکی است.
مقاومت به خزش و حفظ چقرمگی: تیتانیوم موجود در این آلیاژ با تشکیل کاربیدهای پایدار TiC، از رشد دانهها و نرمشدگی در دمای بالا جلوگیری میکند. این امر به حفظ استحکام و تا حدودی چقرمگی در طولانیمدت کمک مینماید. اگرچه چقرمگی دینامیکی (ضربه) در دماهای بسیار بالا معمولاً مورد آزمایش مستقیم قرار نمیگیرد، اما مقاومت به شوک حرارتی (Thermal Shock) این آلیاژ قابلتوجه است. این ویژگی ناشی از ضریب انبساط حرارتی نسبتاً پایین و هدایت حرارتی مناسب آن است که از تمرکز تنشهای ناشی از تغییرات ناگهانی دما جلوگیری میکند.
تأثیر پیری (Aging) و رسوبگذاری: در سرویسهای طولانیمدت دمای بالا (مثلاً در محدوده ۶۵۰-۸۵۰ درجه سانتیگراد)، امکان رسوبگذاری کاربیدها یا فازهای بینفلزی مانند سیگما (σ) وجود دارد. این رسوبها میتوانند باعث تردی رسوبی (Precipitation Embrittlement) شده و چقرمگی را کاهش دهند. خوشبختانه در استیل 321، افزودن تیتانیوم این روند را بهتعویق میاندازد، اما طراحی دقیق و کنترل شرایط سرویس برای جلوگیری از تردی ناشی از پیری ضروری است.

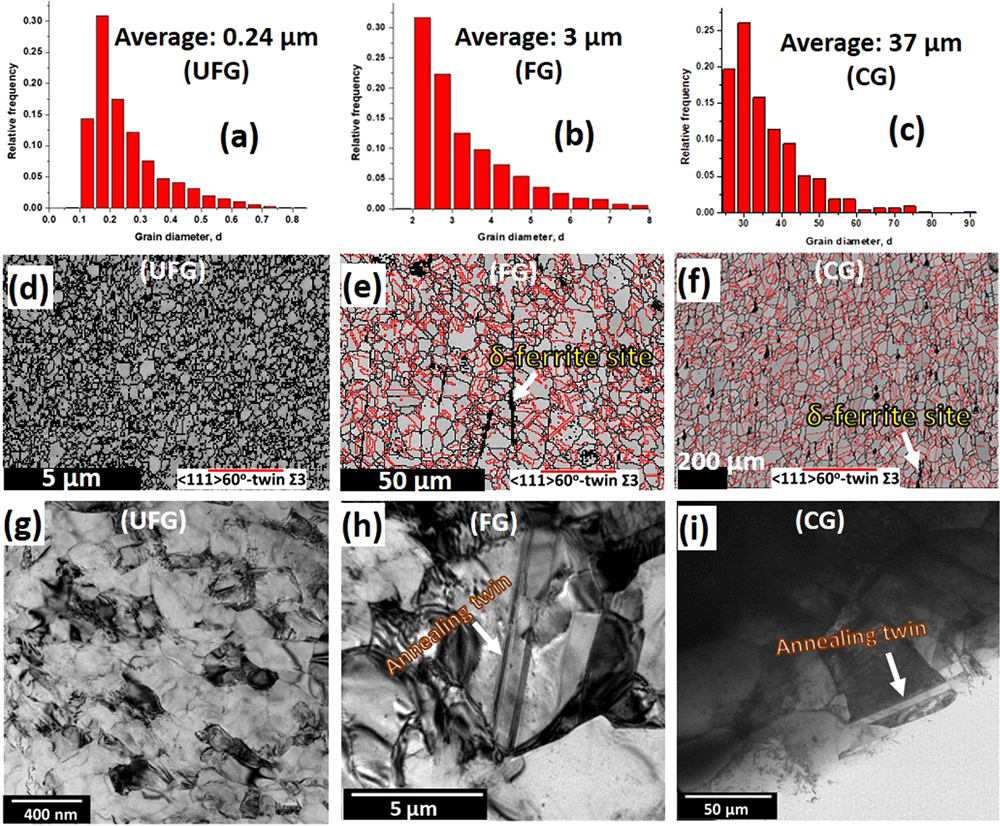

عوامل مؤثر بر عملکرد و مهندسی سطح
اثر کار سرد (Cold Working): کار سرد میتواند استحکام استیل 321 را افزایش دهد، اما معمولاً با کاهش چقرمگی همراه است. برای کاربردهای دمای پایین که چقرمگی ضربهای حیاتی است، اغلب از حالت آنیلشده (Annealed) استفاده میشود.
خطر خوردگی تنشی (Stress Corrosion Cracking - SCC): در دماهای بالا و در محیطهای حاوی کلرید، SCC میتواند مقاومت به ضربه را تحت تأثیر قرار دهد. استیل 321 در مقایسه با برخی گریدها مقاومت بهتری دارد، اما همچنان نیاز به توجه دارد.
جوشکاری و اثر حرارتی: ناحیه متأثر از حرارت (HAZ) در جوشکاری میتواند مستعد تشکیل کاربید و کاهش چقرمگی باشد. استفاده از روشهای جوشکاری مناسب و عملیات حرارتی پس از جوش (در صورت نیاز) برای حفظ خواص ضروری است.
جمعبندی و کاربردهای کلیدی
استیل 321 بهدلیل ترکیب منحصر به فرد پایداری آستنیت در دماهای پایین و مقاومت به رسوبگذاری در دماهای بالا، یک ماده همهکاره برای چالشهای دمایی شدید محسوب میشود.
کاربردهای دمای پایین: مخازن کرایوژنیک، لوازم مربوط به فرآوری گازهای مایع، تجهیزات در آبوهوای بسیار سرد.
کاربردهای دمای بالا: قطعات موتورهای جت، سیستمهای اگزوز، مبدلهای حرارتی، رآکتورهای شیمیایی و دیگهای بخار.
در نهایت، انتخاب استیل 321 برای محیطهای دمایی شدید مستلزم درک عمیق از شرایط سرویس (دما، زمان، محیط و نوع بارگذاری) است. اگرچه این آلیاژ بهطور ذاتی چقرمگی و مقاومت به ضربه بالایی در گستره دمایی وسیعی ارائه میدهد، اما طراحی بهینه، فرآیند ساخت مناسب و کنترل دقیق پارامترهای عملیاتی، کلید دستیابی به حداکثر عملکرد و ایمنی در طول عمر سرویس است.
